Устройство УНЖ6–100С

Устройство УНЖ6–100С

Каталог для скачивания .pdf

Назначение

Устройство УНЖ6–100С предназначено для верхнего слива нефти и нефтепродуктов из ж/д цистерн, в том числе с неисправными сливными приборами.

Удлинённая сливная труба достаёт до дна цистерн различных типов, что обеспечит максимальное удаление продукта.

Ручная заслонка при необходимости позволяет в любой момент прекратить слив.

Двухрядные шарниры обеспечивают лёгкое перемещение устройства без перекосов при длительной эксплуатации.

Устройство и принцип работы

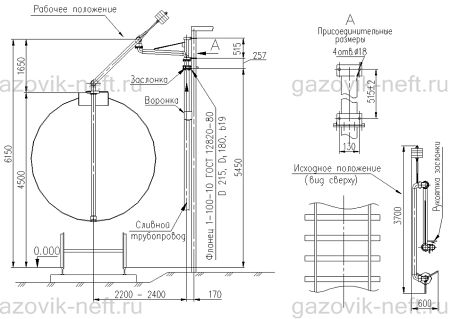

Монтажная схема УНЖ6–100С
Монтажная схема УНЖ6–100С

Технические характеристики

Наименование параметраВеличина параметра
Диаметр условного прохода, мм 100
Рабочее давление, МПа (кг/см²), не более 1,0 (10)
Расчётная пропускная способность, м³/час 150
Зона обслуживания, м 6
Усилие при управлении устройством в пределах рабочей зоны, Н (кгс), не более 50 (5)
Назначенный срок службы, лет 10
Обслуживающий персонал, чел 1
Габаритные размеры в сложенном положении, мм, не более
высота 3950
длина 3700
ширина 600
Масса, кг, не более 180
